АВАРИЙНОЕ СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ

   Здесь мы покажем схему очень простого автомата аварийного освещения на основе реле, который сам активируется при сбоях питания основного сетевого освещения. Эта простая схема будет полезна при освещении комнаты и коридоров в случае сбоя электропитания. Это устройство предназначено для работы от сетевого питания, а 3 светодиода обеспечивают освещение прихожей или детской комнаты в случае его пропадания. Почему мы остановились именно на этой схеме? Конечно существует множество различных схем аварийный фонарей на основе, допустим, 555 таймера или транзисторов, но у них не малая цена и сложность сборки малоопытными в электронике людьми.

Схема аварийного LED фонаря

Параметры устройства

  • Входное напряжение: 220 вольт
  • Напряжение батарейки: 9 вольт
  • Потребляемая мощность: 0,5 Вт

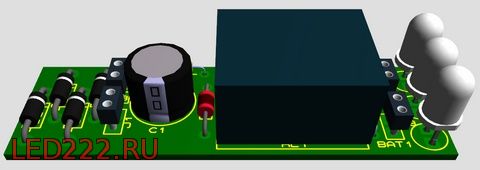

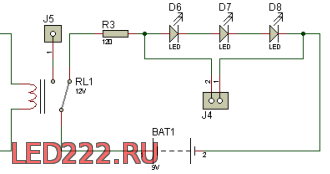

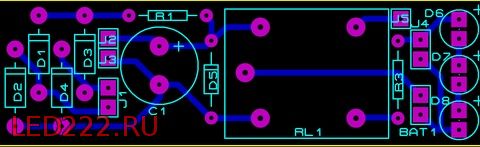

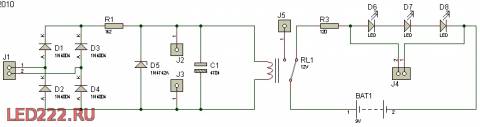

   Схема подключена к сети переменного тока через гнездо J1, затем напряжение выпрямляется через диоды D1-D4. Стабилитрон D5 на 12 вольт используется вместе с резистором R1 и сопротивлением катушек реле RL1 регулирует напряжение до 12 вольт, а C1 используется, чтобы сделать его более стабильным.

   Кроме того, постоянное напряжение 5 вольт или больше может быть подключено непосредственно к контактам J2 и J3, тогда система будет отслеживать его пропадание. Реле RL1 - 5 VDC, при подаче питания на него оно разрывает цепь со светодиодами покуда питание 220 В не выключено. Если питания исчезнет, реле замыкается и батарея BAT1 подключится к светодиодам D6, D7 и D8. В этой схеме нужна батарейка на 9 вольт, который питает 3 светодиода через R3; однако в качестве BAT1 может быть много разных других видов батарей, в зависимости от ваших потребностей. Сами диоды можно тоже применить на ваш вкус и потребности, например повышенной мощности, которые можно посмотреть в этом каталоге светодиодов. Контакт J4, что параллельно к светодиодам, нужен для подключения зуммера или другого устройства, оповещающего о аварии в сети.

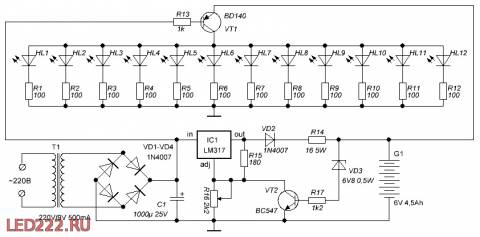

   Можно поставить переключатель на один из проводов для BAT1, так что вы можете отключить схему аварийного освещения, когда сеть не используется. Более сложный вариант схемы показан ниже.
