БЕГУЩИЕ ОГНИ НА СВЕТОДИОДАХ

   Итак, доброго дня всем читателям нашего портала "Светодиод". Мы знаем достаточно много различных схем, на которых можно собрать эффект бегущие огни. Однако, сейчас хочется показать вам ещё одну такую, которая не содержит дорогих деталей.

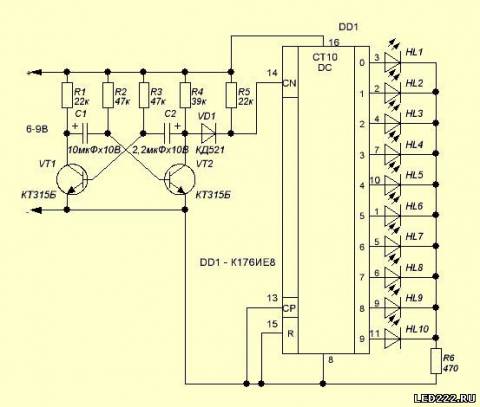

   Схема, что была найдена нами глубоко в дебрях всемирной паутины, довольно странная и достаточно необычная. Светодиодами здесь управляет дешифратор, в роли генератора здесь используется симметричный мультивибратор. Как вариант, мультивибратор на транзисторах заменим на аналогичный, но на микросхеме. Вариант схемы с таким генератором показан на следующем рисунке.


   Разумеется, для любой отечественной детали можно найти иностранный аналог. Диод VD1 заменим 1N4148. Транзисторы VT2, VT1 поменяем на BC547, а вместо микросхемы, что изображена на схеме, возьмём CD4017. А вот как всё это работает:


   Понятно, что получать энергию всё это должно от стабилизированного источника питания с током около 100мА.
