БЛОК ПИТАНИЯ СВЕТОДИОДНОГО ПРОЖЕКТОРА

БЛОК ПИТАНИЯ СВЕТОДИОДНОГО ПРОЖЕКТОРА

БЛОК ПИТАНИЯ СВЕТОДИОДНОГО ПРОЖЕКТОРА    Для мощной светодиодной лампы, прожектора или светодиодного уличного светильника необходим специальный мощный блок питания. К такому источнику предъявляется ряд требований: непосредственное питание светодиодов, минимальная цена источника питания, совместимость с сетями 220В, защита от аварийных режимов работы. Для блока питания полезной нагрузкой является массив светодиодов. Светодиоды обладают низким дифференциальным сопротивлением, или, жесткой вольтамперной характеристикой. Питать их рекомендуется от источника постоянного тока. Ток должен быть стабилен, и блок питания должен иметь соответствующую максимальную мощность или выходное напряжение. Такой источник может питать светодиоды при непосредственном подключении без применения пассивного, активного или реактивного балласта.

   Имеющиеся электрические сети наиболее эффективны при использовании с резистивной нагрузкой. Например, электронагревательные приборы, лампы накаливания. Другие типы нагрузки, такие как электронное оборудование, требуют применения специальных источников питания. Одной из основных характеристик источника, наравне с максимальной выходной мощностью и КПД, является коэффициент мощности. Этот коэффициент показывает степень подобия потребителя обычному резистору с точки зрения поставщика электроэнергии. Коэффициент мощности, равный единице, означает, что поставщик энергии не отличит данного потребителя от обычной резистивной нагрузки, например, лампы накаливания.

   Требование защиты применимо практически к любым источникам питания. Однако в нашем случае оно имеет определенную специфику. Обычно предполагается, что источник питания может работать на холостом ходу и на нагрузку до максимального допустимого тока включительно. Источник надо защищать теми или иными средствами от работы на низко-омную нагрузку и от работы на короткое замыкание. Особенность источника с токовым выходом состоит в том, что он может работать относительно безболезненно на короткое замыкание и на нагрузку с импедансом до максимально допустимого значения. От работы на вы-сокоомную нагрузку и от обрыва нагрузки такой источник также надо защищать. Действительно, источник тока с обрывом в цепи нагрузки должен выработать бесконечно большую мощность, чтобы поддерживать заданный ток при неограниченно высоком напряжении на выходе. Что, очевидно, невозможно и приведет к той или иной аварии в системе питания, если только не применены специальные средства зашиты, ограничивающие выходное напряжение источника и, следовательно, его мощность в аварийном режиме.

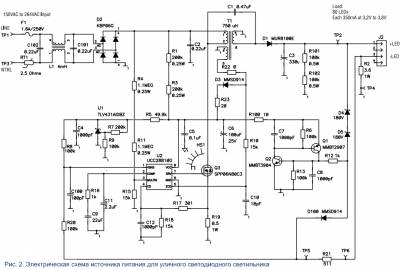

    Схема специальногоорректора коэффициента мощности с токовым выходом для питания светодиодов.


   При построении источника питания одной из первых решается задача выбора архитектуры устройства. Первый силовой контур обеспечивает повышение напряжения выше мгновенного входного напряжения, при этом на него возложена функция корректора коэффициента мощности (ККМ). ККМ охвачен отрицательной обратной связью по напряжению. Дополнительно реализована зашита от перенапряжения, которая отключает повышающий преобразователь, если напряжение на его выходе достигло максимального разрешенного уровня. Напряжение после ККМ фильтруется на главном п практически единственном накопительном конденсаторе большой емкости. Затем высокое постоянное напряжение подается на понижающий преобразователь. Особенность этого преобразователя — его обратная связь. Благодаря ООС по току, а не по напряжению, как в большинстве преобразователей, он стабилизирует на своем выходе именно ток, которым питаются светодиоды в прожекторе.
