БЛОК УПРАВЛЕНИЯ СВЕТОДИОДНЫМИ ЛАМПАМИ

   В нашем частном доме есть пара светодиодных фонарей возле дверей, которые бы хотели сделать так, чтоб они включались автоматически в течение вечера и ночи. С одной стороны реле времени является самым простым и дешевым решением, но нужно принимать во внимание энергосбережение. Кроме того, в декабре солнце садится около 16-00, а в июне не темнеет до 22-00. Простой таймер не сможет это учитывать, вот и требуется датчик света, чтобы различать день и ночь.  Вы можете найти в интернете всевозможные схемы самих фотодатчиков под фотодиоды, фототранзисторы, фоторезисторы, некоторые из которых приводятся на следующих схемах.

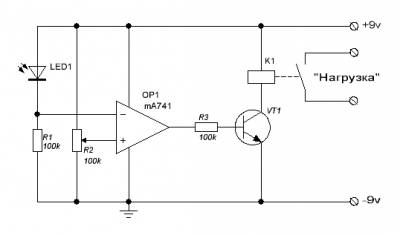

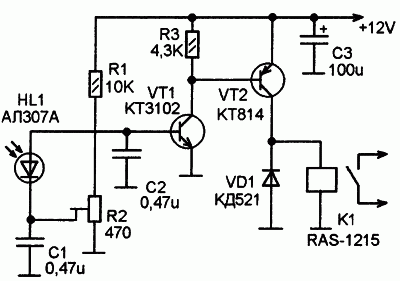

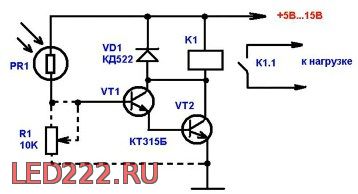

Схемы датчиков света

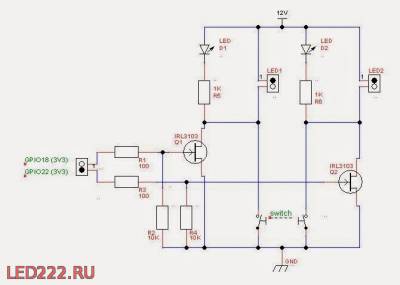

Схема блока управления LED

   А вот сами LED лампы будут коммутироваться полевыми транзисторами. Используемые светодиодные лампы рассчитаны на питание с 12 В через трансформатор. Были впаяны транзисторы IRL3103 N-FET. Имейте в виду, что выбранный N-FET должен быть в состоянии переключиться с затвор-исток напряжением 3,3 В. Например IRF540 не переключается при данном напряжении.

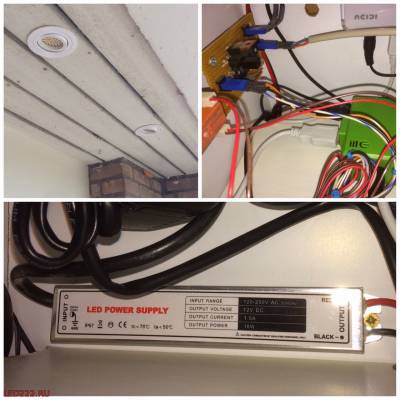

   Также добавил ручной переключатель для случаев, если просто надо сразу включить свет. Параллельно полевикам светодиоды - это тест, обычный маленький светодиод с резистором, чтобы иметь возможность протестировать функциональность без необходимости подключать лампы. Теперь светодиодные лампы автоматически включаются на основе состояния день/ночь улицы. При желании к управляющим входам GPIO можно подключить любой другой контроллер, например на управление по детектору движения.
