DC-DC ПРЕОБРАЗОВАТЕЛЬ ДЛЯ LED ФОНАРЯ

   В данной статье поделюсь конструкцией простого карманного LED фонарика, который служит мне достаточно долгое время без перебоев. Сейчас времена уже другие и светодиоды с яркостью в 15 кД уже не редкость. Но его основное достоинство - это высокая экономичность по сравнению с другими.

фото простого карманного фонарика

   В те годы попросту не было таких фонариков, их просто не производили, а сверхъяркие светодиоды только начинали входить в моду, поэтому были большой редкостью и стоили немало денег. Этот LED фонарик был изготовлен исходя из собственных нужд, для путешествий. Нужно было создать фонарь, который способен проработать без смены батареек очень долгое время. В магазинах только появлялись сверхъяркие светодиоды, которые могли заменять лампы накаливания в карманных фонарях. Друг из вуза использовал такой светодиод для своего фонаря, было решено попробовать самому, хотя в те годы светодиод не внушал доверия. Однокурсник со схемой сильно не мучился, просто в корпусе обычного фонаря, который работал от 3-х батареек AA, он просто впаял три светодиода, каждый по 5 кД, заранее поставив ограничительные резисторы.

ПРЕОБРАЗОВАТЕЛЬ ДЛЯ СВЕТОДИОДНОГО ФОНАРЯ

   Услышав хорошие отзывы о светодиодных источниках света, я решил собрать свой образец, но корпуса, но под рукой был корпус только с местом для двух батареек. В итоге возникла проблема - пониженное напряжение питания, ведь двух батареек для белого светодиода явно мало. И тут в голове возникла мысль - использовать преобразователь напряжения. Ну как говорят в народе - сказано, сделано!

   Был собран повышающий DC-DC преобразователь напряжения, который одновременно работает и в качестве стабилизатора. Было решено использовать микросхему MAX643, а их в далеком 2003 году было нелегко найти, точнее они были в производстве, но тогда интернет был доступен далеко не всем, и поэтому приходилось искать справочники микросхем.

DC-DC ПРЕОБРАЗОВАТЕЛЬ ДЛЯ LED ФОНАРЯ

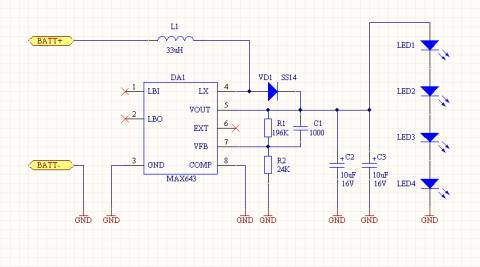

   Единственное, что тогда смог найти в магазине, это микросхема MAX643, на которой и была собрана схема. В статье привел самый оптимальный вариант схемы, поскольку в те годы были несколько версий схематики преобразователей на данной микросхеме.

DC-DC ПРЕОБРАЗОВАТЕЛЬ ДЛЯ LED

   В 2010 году фонарь был переделан, была использована именно та схема, которая в статье. Вот такая история простого фонарика, который был создан почти 10 лет назад.
