ДЕКОРАТИВНАЯ ПОДСВЕТКА НА МОЩНОМ СВЕТОДИОДЕ

Декоративная подсветка интерьера на светодиоде высокой мощности. Здесь мы попытаемся изложить инструкцию для успешного изготовления этой лампы. Этот декоративный автомат-контроллер основан на МК PIC16F628. При изменении скважности импульсов ШИМ мы можем получить множество цветовых комбинаций с использованием трех основных цветов. Всего один многоцветный RGB светодиод может постепенно изменять цвет и светиться любым из цветов и оттенков.

ДЕКОРАТИВНАЯ ПОДСВЕТКА НА МОЩНОМ СВЕТОДИОДЕ

   Всеми функциями можно управлять с помощью четырех переключателей. Первым переключателем мы можем выбрать постепенное изменение или резкие переходы между цветами, вторым выбирается изменение цветов по радужной палитре или случайный порядок изменения цвета, третьим устанавливается медленное или быстрое изменение цвета, и с помощью четвертого переключателя мы можем остановиться на желаемом цвете. Используйте свое воображение, чтобы найти плафон для наилучшего равномерного рассеивания света. В оригинальной конструкции автор использовал устройство для помещения в лампу с большим плафоном.

ДЕКОРАТИВНАЯ ПОДСВЕТКА НА МОЩНОМ RGB СВЕТОДИОДЕ

   На фото вы видите светодиод большой мощности. В устройстве используется RGB светодиод мощностью 3 Вт. Можно применить светодиоды различных производителей.

В устройстве используется RGB светодиод мощностью 3 Вт

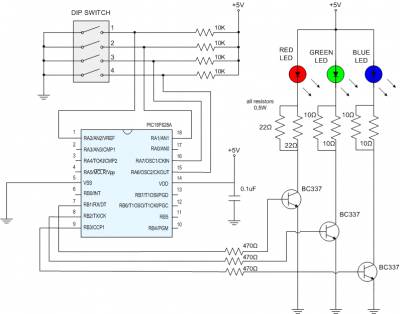

   Схема показана на следующем рисунке. Как видите, она очень проста.

   Вот список компонентов, используемых для изготовления декоративной подсветки на светодиоде:
* 3 NPN транзистора с током коллектора 500 мА, например BC337
* Один микропроцессор PIC16F628(A) и программатор
* Небольшая макетная печатная плата
* 7 резисторов 10 кОм / 0.25 Вт
* Резисторы 0.5 Вт (2 шт. по 22 Ом, 4 шт. по 10 Ом)
* DIP-переключатель
* Блок питания (5 В, 500 мА)
* Лампа Ikea Mylonit или иная
* Теплопроводящая паста (если вы используете радиатор)
* Один 3 Вт RGB светодиод Z-Power
 * Небольшой радиатор для охлаждения

Программирование микропроцессора PIC 16F628. Используйте программатор и загрузите .hex файл в микропроцессор. Обратите внимание на установку fuse-битов. Вы должны установить их, как отмечено в следующей таблице.

Fuse-биты
Состояние
IntRC I/O
Установлен
PWRT
Установлен
BODEN
Установлен
MCLR
Сброшен
Останльные
Сброшены
Функции DIP-переключателей
SW1
Позволяет вам выбирать между эффектом перехода цветов
по порядку G-> GB-> B-> BR-> R-> RG ->> G и случайным выбором цветов
SW2
Позволяет вам выбирать между постепенной сменой цвета
и резким переходом от одного цвета к другому
SW3
Позволяет выбирать между медленным или быстрым переключением
SW4
Пауза на текущем цвете
