ЭЛЕКТРОННЫЙ ШУНТ

ЭЛЕКТРОННЫЙ ШУНТ

ЭЛЕКТРОННЫЙ ШУНТ     Светодиодные осветительные приборы для обеспечения их безотказной работы в течение долгого времени необходимо снабжать электронным шунтом. Для этих целей часто используются решения с последовательным включением светодиодов. Но выход из строя любого из них приводит к отказу всего прибора. Поэтому недавно появилось недорогое решение, позволяющее сохранить работоспособность всей цени светодиодов, за исключением вышедшего из строя. Это достигается включением активных шунтов параллельно каждому светодиоду. При перегорании светодиода электронный шунт переходит в проводящее состояние и обеспечивает протекание тока в обход отказавшего. Он рассчитаны на параллельную работу со светодиодами при максимальном токе 0,3А и выпускаются в корпусе для поверхностного монтажа.

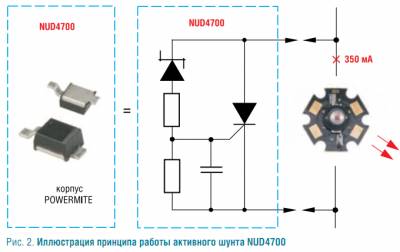

   Электронный шунт состоит из тиристора и схемы управления, включающей в себя стабилитрон и делитель напряжения на резисторах. Конденсатор в цепи управляющего электрода тиристора необходим для обеспечения задержки включения н устранения ложных срабатываний. Порог срабатывания определяется в первую очередь напряжением стабилитрона. При замене сгоревшего светодиода на работоспособный, шунт переходит в закрытое состояние - происходит его автоматическое восстановление. Питание обеспечивается одним источником стабилизированного тока. Простота включения и низкая цена первого варианта — этой схемы, но главный недостаток — нарушение работы всех светодиодов при отказе любого из них.

   Схема, обеспечивает работу всей последовательной цени при отказе любого светодиода. В этом случае ток начинает протекать в обход отказавшего светодиода через электронный шунт. Здесь достаточно всего одного источника тока, что снижает стоимость и упрощает монтаж. Данный вариант будет иметь самую высокую надежность по сравнению с другими при незначительном увеличении стоимости.

   Основные параметры и преимущества электронного шунта
 - Миниатюрный двухвыводной корпус POWERMITE1;
 - Автоматическое восстановление при замене отказавшего светодиода;
 - Падение напряжения на шунте в открытом состоянии 1 В;
 - Ток утечки в закрытом состоянии около 250 мкА;
 - Номинальный ток в открытом состоянии 350 мА;
 - Низкая стоимость но сравнению с иеной осветительного светодиода.

   Цены на   электронные шунты можно уточнить в интернет магазинах.
