КАК ПОДКЛЮЧИТЬ СВЕТОДИОД К ПАЛЬЧИКОВОЙ БАТАРЕЙКЕ

   Уважаемые радиолюбители, представляю вашему вниманию простую схему питания светодиода от пальчиковой батарейки типа АА или ААА 1.5 В. Схема очень проста и может быть интересной начинающему радиолюбителю. Так как не составляет труда ее повторение даже без изготовления печатной платы - пару деталей паяются навесным монтажом.

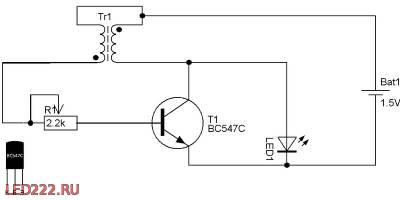

Схема питания светодиода

Список деталей

  • Т1 - транзистор BC547 (аналог КТ3102);
  • LED1 - обычный белый светодиод на напряжение питания 3.6-3.7 В;
  • R1 - сопротивление подстроечнное номиналом 2.2К;
  • Т1 - намотан на ферритовом кольце из энергосберегающей лампы но можно использовать и другие малогабаритные кольца. Провод для намотки использовался 0.2 мм но перед началом намотки его нужно сложить у двое мотаем до заполнение кольца. После намотки початок первой намотки соединяем с концом второй и трансформатор готов. Кстати трансформатор желательно залить клеем так ка частота высокая и небыли слышно «пищание»;
  • ВАТ1 - пальчиковая батарейка 1.5 В можно даже использовать посаженые батарейки до 0.5 В.
ферритовом кольце из энергосберегающей лампы
Т1 - намотан на ферритовом кольце

Настройка

КАК ПОДКЛЮЧИТЬ СВЕТОДИОД К ПАЛЬЧИКОВОЙ БАТАРЕЙКЕ

   Настройка преобразователя заключается в том, чтобы подобрать подстроечным сопротивлением оптимальную яркость свечение светодиода. Если схема сразу не заработала - просто поменяйте местами выводы трансформатора, что идут на коллектор транзистора и подстроечное сопротивление, и все сразу заработает.
