НОВОГОДНЯЯ ГИРЛЯНДА НА МИКРОКОНТРОЛЛЕРЕ

   Итак, сегодня мы поговорим о том, как собрать ёлочную гирлянду. Делается это на микроконтроллере Atmega48. На самом деле, здесь нет ничего сложного. Работают два программных блока. Первый последовательно и плавно зажигает светодиоды, что расположены на выходах порта D и выдерживает паузу, после чего гасит их и цикл вновь повторяется. Второй же программный блок – это бегущий огонь с реверсом, он изменяет направление в тот момент, когда происходит гашение светодиодов первого программного блока. Прошивка и плата в архиве.

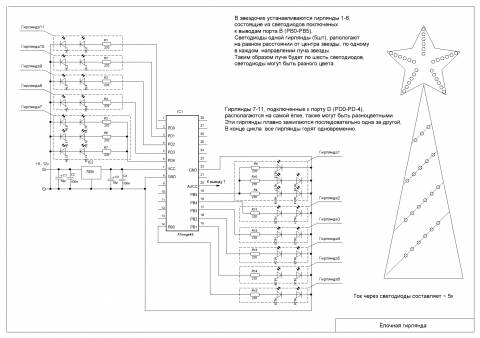

Схема гирлянды на ёлку

   Итак, мы задействуем два таймера – Т2 и Т0. Таймер Т0 будет работать в режиме СТС – т.е. сбрасывать при совпадении, и задавать временные характеристика блок огня. Таким образом, изменяя значение регистра OCR0A, мы будем менять скорость бега у огоньков.

   Работает таймер Т2 в режиме FAST PWM, а вершина счёта будет определяться значением OCR2A, а сама величина ШИМ будет задаваться регистром OCR2B. Она будет достаточно регулярно меняться от 0 до самого высокого значения, что определяется вершиной таймера счёта Т2.

   Когда наступает прерывание таймера Т2 или образуется равенство значений регистра OCR2A и TCNT2 – регистр OCR2B увеличивается на единицу. То есть, получается (отмечаю, что значение OCR2A в моём случае равно 100), что яркость светодиодов будет увеличиваться от 0 до самого высокого значения 100 периодов частот ШИМ, и составит примерно 0,5 сек. Для того, чтобы тактировать микроконтроллер, мы используем внутренний генератор на частоту 4 мГц.


   К каждому используемому выводу порта подключаем гирлянды светодиодов. Они состоят из трёх ветвей, что расположены параллельно, и каждая из них состоит из токоограничителей номиналом 270 ом и 2-х светодиодов. Ток, который проходит через светодиоды, должен быть примерно 5-6 мА. Да, и этого вполне достаточно. Тем более стоит учесть, что современные светодиоды – достаточно яркие, и суммарный ток будет составлять 15 – 20 мА – это является вполне нормальной нагрузкой на вывод. Светодиоды выбираются разного цвета. Допустим, жёлтого, красного, зелёного и белого. Также можно использовать светодиоды с двумя и тремя разноцветными кристаллами сразу в одном корпусе. В таком случае эффект будет гораздо более выразительным. Программа настраивается таким образом, что её можно спокойно модернизировать, если вам понадобилось подключить большее количество гирлянд.
