ПЕРЕДЕЛКА СВЕТИЛЬНИКА НА ДИОДЫ

   В статье мы расскажем о технологии замены неэффективных ламп накаливания и люминесцентных ламп в настольных светильниках более экономичными и надежными светоизлучающими диодами. Даже начинающий радиолюбитель в течение примерно одного часа может превратить ненадежный и неэкономичный настольный светильник в качественный, используя ненужный электронный хлам и докупив светоизлучающие диоды. В крупных городах и в Интернете нужные сверхьяркие светодиоды можно приобрести весьма недорого.

   В общем у нас долго стояли китайские настольные светильники с люминесцентными лампами, но через какое-то время их все равно пришлось переделать под светодиоды из-за недолговечности этих ламп. Затем довелось переделать несколько светильников других типов, заменяя лампы накаливания и люминесцентные лампы сверхъяркими светодиодами. B зависимости от размеров и конструкции плафона светильника следует выбирать мощность устанавливаемых в него светодиодов. По мощности используемых светодиодов подбирают и, при необходимости, настраивают блоки питания. Сетевой шнур светильника с вилкой cследует отпаять и подпаять выходной шнур БП.

ПЕРЕДЕЛКА СВЕТИЛЬНИКА НА ДИОДЫ

   В качестве источника питания для светильников используется зарядные устройства от мобильных телефонов и другой аппаратуры, что повышает качество работы настольных светильников и безопасность работы с ними. Ток светодиодов в светильнике небольшой. Поэтому не очень качественные штатные выключатели светильников будут вполне удовлетворительно работать в переделанных конструкциях. Светильники после переделки безопасны, так как сетевые БП выносятся к розетке, а значит, опасности поражения сетевым напряжением нет.

ПЕРЕДЕЛКА СВЕТИЛЬНИКА НА СВЕТОДИОДЫ

   Кроме того. вторичные цепи качественных импульсных блоков питания (ИБП) не боятся замыканий и хорошо изолированы от сети. При переделке светильников используются сверхъяркие светодиоды мощностью 1 и 3 Вт белого теплого цвета свечения с цветовой температурой 2870...3045 К. Изготовители светодиодов гарантируют 3 года непрерывной работы этих светодиодов при температуре 50°С при плавном снижении их светового потока на 20°/о. Одноваттные светодиоды при подаче напряжения питания 3 В потребляют ток 300 мА и могут использоваться без радиаторов. По совокупной мощности используемых светодиодов, светильники можно условно разделить на 3 группы:

   Маломощные (до 1 Вт);
   Среднемощные (до 5 Вт);
   Мощные (до 20 Вт).


   В некоторые маломощные светильники устанавливается два одноваттных последовательно включенных светодиода без радиатора прямо на пластину из фольгированного гетинакса или текстолита с прорезанными резаком (или пилкой) дорожками на теплоотводящую пасту. Попытка установить 3-ваттные светодиоды не получилась из-за чрезмерного их нагрева. В качестве блока питания использовано зарядное устройство для мобильных телефонов. На его выходе напряжение 6 В при токе 0,3 А.

ПЕРЕДЕЛКА СВЕТИЛЬНИКА НА ДИОДЫ вместо ламп

   Блок не греется, и его можно нагружать двумя 3-ваттными светодиодами, которые включены последовательно. Заметим, что блоки питания в таком корпусе со светодиодом сверху нельзя использовать из-за низкого качества.

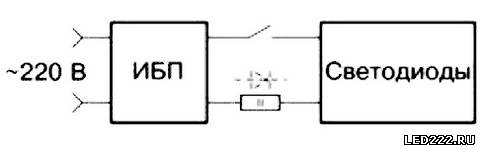

Схема подключения БП к диодам

   В среднемощные светильники были установлены два 3-ваттных светодиода включенных параллельно, с подложками или «звездами». Для получения оптимального теплового контакта надо:


   1. выкрутить шурупы, крепящие алюминиевый отражатель;
   2. сверху алюминиевого отражателя молотком расклепать и сформировать плоскую поверхность для крепления светодиодов;
   3. просверлить отверстия диаметром 2 мм для крепления светодиодов;
   4. промазать сформированную поверхность теплоотводящей пастой;
   5. установить светодиоды и закрутить шурупы, снятые с разъемов блоков питания и законтрить их.
   6. соединить светодиоды в соответствии с выбранной схемой:
   7. в разъем снятой лампы следует вставить штырьки из подходящей по диаметру медной проволоки или штыри от разъемов;
   8. отражатель закрепить в плафон светильника, штырьки припаять к проводам светодиодов.

ПЕРЕДЕЛКА СВЕТИЛЬНИКА - КАК ПОСТАВИТЬ ДИОДЫ

   В мощных светильниках также установлены алюминиевые отражатели. В случае необходимости можно добавить алюминиевые пластины для улучшения отвода тепла от светодиодов. В заключение, замечу, что до переделки светильника, напряжение переменного тока 12 В подавалось на плафон по телескопическим стойкам (похожим по конструкции на антенны). При замыкании этих стоек металлическим предметом в корпусе светильника до переделки сгорал предохранитель.

ПЕРЕДЕЛКА СВЕТИЛЬНИКА НА ДИОДЫ своими руками

   В переделанном светильнике по стойкам подается напряжение 3,5 В, и их (стойки) можно спокойно перемыкать, так как защита инвертора просто выключит ИБП.
