ПРЕОБРАЗОВАТЕЛЬ НА МИКРОКОНТРОЛЛЕРЕ

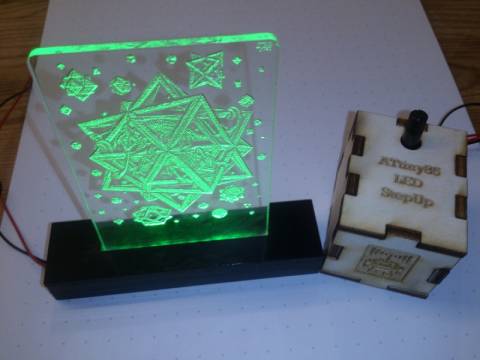

   Собрать дешевый и простой преобразователь для драйвера питания 10 светодиодов можно на основе ATtiny85. Светодиоды используются в качестве подсветки в декорацию интерьера. Особенности построения схемы потребовали питание от USB, поэтому пришлось придумать такой преобразователь от 5 В до примерно 30 В, где ток регулируется до предельного значения 20 мА.

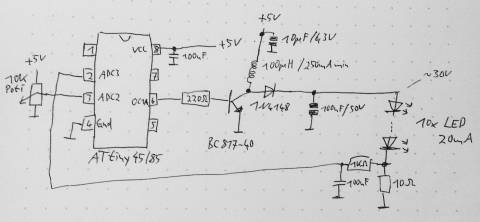

Схема

   Ток измеряется по падению напряжения на 10 Ом резисторе, ОС которого поступает на вход МК ADC3. Указанные в схеме элементы 1N4148 и BC817-40 являются достаточно хорошими для получения выходного тока 20 мА. Катушка стандартная 100uH, но она должна быть в состоянии выдерживать 250 мА.

Программа

   Программное обеспечение написано для микроконтроллера ATtiny85. Тут ШИМ работает на частоте 100 кГц и скважность регулируется в адаптивной функции "регулирования" в соответствии с желаемой яркостью. Регулятор 10к служит для контроля яркости светодиодов. Все исходные файлы, схемы, код - можете скачать здесь.

Видео

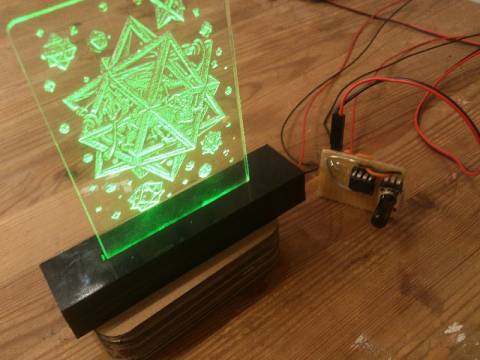

   На видеоролике показана наглядная работа схемы, которая для эксперимента подключена к фигурке из оргстекла.
