РЕГУЛЯТОР ЯРКОСТИ МОЩНОГО СВЕТОДИОДА

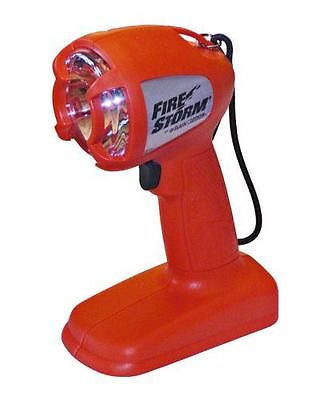

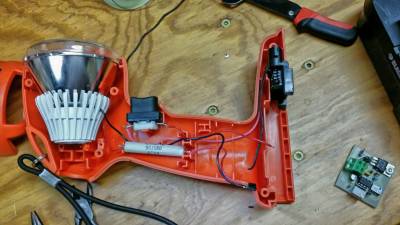

   Имея мощный фонарик, в котором стояла лампа накаливания, после недолгого использования решил заменить её на LED элемент, так как с лампой аккумулятор садился очень быстро. Была взята за основу и немного переработана известная схема, где использован МК ATtiny85, как регулятор мощности светодиода.

   На ATtiny85 реализован ШИМ для драйвера FET. Схема, чтоб поддержать яркость на неизменном уровне измеряет падение напряжения на 0,5 ом резисторе, внося нужную коррекцию. Для большей точности сигнал проходит через 2 звенный RC фильтр низких частот.

   Фильтр низких частот необходим, чтобы ATtiny85 АЦП могло надежно измерять напряжение, и соответственно точно измерить ток.

   Хотя LED элемент может выдерживать до 1 А, радиатор нужен достаточно большой, чтобы держать температуру менее 80C в замкнутом пространстве корпуса. В итоге решено выставить ток 300 мА. Это держит радиатор на уровне 60C, и легко можно получить в течение 3 часов постоянно яркий свет. Согласно докуентации светодиода, на 300 мА будет около 400 люмен.

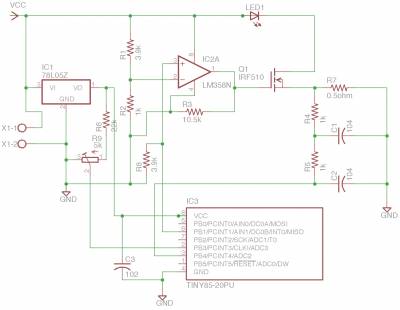

Схема

   Принцип работы довольно прост - тут 5V выхода ШИМ с ATtiny85 не является достаточным для управления FET, поэтому сигнал подается на LM358, для усиления до полного VCC (напряжения основного питания).

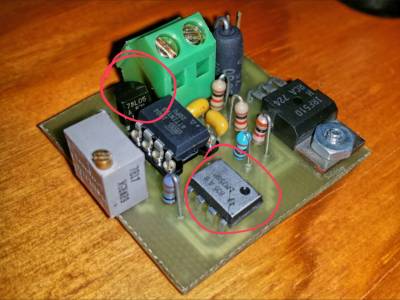

   Небольшой регулятор напряжения 78L05 питает ATtiny85. Также добавлен 5 кОм резистор последовательно с цепью снижения входного напряжения от 20 В батареи. Это помогает ATtiny85 поддерживать более стабильный световой поток. Прошивка для микроконтроллера находится в приложении.
