САМОДЕЛЬНАЯ СВЕТОДИОДНАЯ ЛАМПОЧКА

   Светодиодная лампа в разы экономичнее ламп ЛДС и ламп накаливания, но к сожалению даже маломощная светодиодная лампочка на пару ватт стоит достаточно недешево. Поэтому лучше изготовить её самому, чем опустошить свой кошелек. Светодиоды можно заказать напрямую из Китая, оптом они стоят копейки, или при желании можно купить недорогой светодиодный фонарик (опять же китайских производителей), разобрать, выпаять светодиоды и использовать в конструкции нашей самодельной лампочки.

купить недорогой светодиодный фонарик разобрать, выпаять светодиоды

   Цоколь лампы пластмассовый, он взят от сгоревшей энергосберегалки. Светодиодов можно использовать много, пока суммарное напряжение последовательно подключенных светодиодов не превысит 220 вольт, тогда уже добавлять светодиоды бессмысленно, мощность от этого не прибавится. Для каждого белого светодиода нужно порядка 3,5 вольт, для нормального свечения, ток зависит от конкретного типа светодиода.

можно использовать достаточно большое количество светодиодов

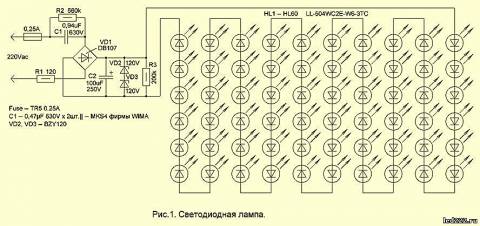

   Как уже говорилось, можно использовать достаточно большое количество светодиодов, но следует рассчитать нужное напряжение для питания светодиодов (из вышеуказанного - для одного светодиода 3,5 вольт). Простой пример - допустим мы хотим использовать 10 светодиодов, для начала соединяем их параллельно, далее делаем расчет 10х3,5=35 вольт, следовательно, для того чтобы добиться нормального свечения, нам нужно 35 Вольт при минимальном токе в 30-40 мА. Для этого после диодного выпрямителя нужно поставить стабилизатор напряжения на 35-40 Вольт. Схема самодельной светодиодной лампы показана ниже - клик для увеличения:

   Конденсатор и резистор в схеме предназначены для гашения тока, напряжение почти не падает. Диодный мост можно подобрать готовый или собрать из выпрямительных диодов. Для моста следует использовать любые выпрямительные диоды с током 1-2 А, обратное напряжение диодов не менее 250 вольт (лучше взять на 400 Вольт)

САМОДЕЛЬНАЯ СВЕТОДИОДНАЯ ЛАМПОЧКА

   Далее считаем потребление нашей лампочки, точнее сколько мощи она нам даст. Это делаем по давно известным формулам, но расчет получаем примерный. P=U x A, где - P- мощность лампы, U - напряжение на стабилитроне, A - общее потребление светодиодов.
