САМОДЕЛЬНЫЕ СВЕТОДИОДНЫЕ ГИРЛЯНДЫ

   Итак, мы продолжаем говорить о светодиодных гирляндах на Новый Год. Мы уже выяснили в прошлой статье, эффект бегущего светодиодного огонька можно достичь используя не только сами светодиоды, но и другие световые устройства. А сейчас обращаемся к следующей схеме. Если сравнить со схемой предыдущей, здесь мы добавляем ещё один счётчик ИЕ8, а также несколько деталей. Благодаря этому мы получили уже не 10, а целых 18 выходов и при этом возможность масштабирования. Обратите внимание на следующую схему:

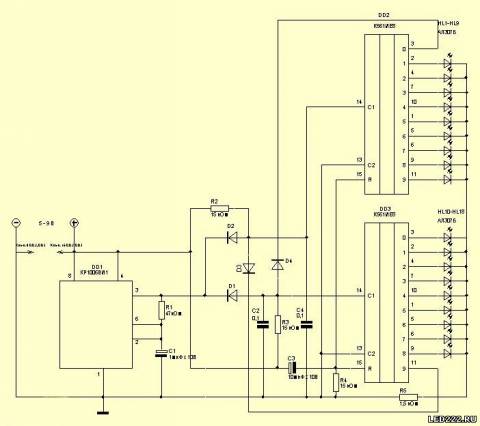

Схема светодиодной гирлянды 1

   Задающий генератор у нас прежний – на КР1006ВИ1 или таймере 555. Частоту менять не надо. При этом стоит отметить, что добавился также счётчик К561ИЕ8, а также мы можем заметить появление ещё два логических «И» ключа. Первый ключ это D1, R3, D4, а второй – D3, D2, R2.

   Теперь давайте взглянем, как это работает. Счётчики DD3 и DD2 у нас обнуляются, когда мы подключаем питание через RC-цепочку R4C3. На всех выходах микросхем мы видим сформированный ноль – низкий уровень, только на трёх из них логическая единица – высокий уровень. Именно поэтому счётчик начинает переключатся, т.к. импульсы проходят через 1-й ключ на DD3. Сразу после того, как счётчик достигает значения «10», 11-й вывод устанавливается в 1, и импульсы начинают поступать на DD2 счётчик через 2-й логический ключ. Импульсы на DD3 поступать не могут, т.к. первым импульсом вывод 3 у DD2 уже переключился на ноль.

   Сразу после того как пересчитает 10 импульсов DD2, он вновь переключит вывод 3 в первое логическое состояние и импульсы вновь начнут идти на DD3. Это будет происходить до тех пор, пока не выключится питание.

   В прошлой схеме мы уже говорили, что в случае большой нагрузки, можно использовать буферные транзисторы. Также и здесь.

   Дальше мы поговорим, как можно сделать бегущий огонёк на 100 светодиодов.

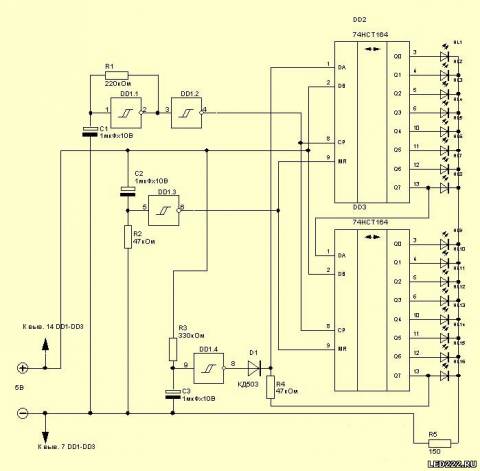

Схема светодиодной гирлянды 2


   Обратите внимание на эту схему. Интересно, что вся она построена на 3-х ИС: Восьмибитные сдвиговые регистры DD3, а также триггеры DD1 и DD2. Частоту импульсов можно подсчитать благодаря формуле f=1/RC, о которой мы уже говорили ранее. Сам же задающий генератор выполняется на триггерах Шмидта DD1.2 и DD1.1. Для того, чтобы сформировать импульс сброса во время запуска питания, используется триггер DD1.3. DD1.4 используется для того, чтобы запустить первый сдвиговой регистр. Получается, что наш огонёк будет бежать с 1-го. светодиода, а не с 10-го. Мы уже говорили об этом выше, что схема, о которой идёт речь сейчас – расширяема, а это значит, что если мы будем подключать дополнительные сдвиговые регистры, сможем увеличить число светодиодов.

   Кстати, всё это делается достаточно просто. Второй, восьмой и девятый выводы мы соединим друг с другом, а первый вывод всех последующий микросхем мы соединим с выводом тринадцать предыдущей. Ну и, разумеется, что резистор R4 нужно переподключить к 13 ноге самой последней микросхемы. Часто приходишь в магазин, и не знаешь, что тебе следует приобрести. Для того, чтобы вам было проще ориентироваться, ниже представлена табличка с номиналами элементов, что нам обязательно пригодятся когда будет собирать схему:

C1 1мкФх10В
C2 1мкФх10В
C3 1мкФх10В
D1 КД503
DD1 74HC14 (К561ТЛ1)
DD2 74HCT164 (КР5564ИР8)
DD3 74HCT164 (КР5564ИР8)
R5 150
R1 220кОм
R2 47кОм
R3 330кОм
R4 47кОм
HL1-HL16 Любые с током потребления не более 10 мА

   Теперь переходим на вторую схему. Отличается эта схема от других тем, что тут огонь бежит уже в две стороны – от HL1 и HL16, после чего возвращается обратно. При этом, мы можем регулировать частоту с помощью резистора R6.

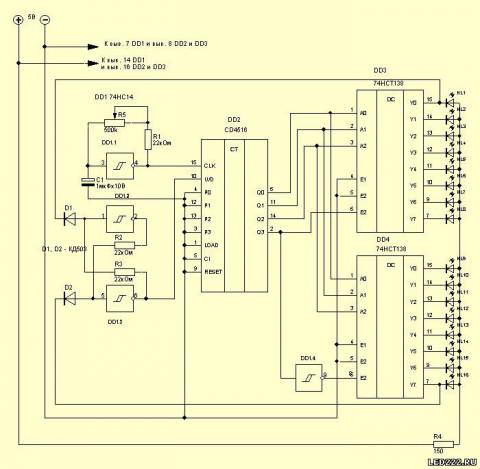

Схема светодиодной гирлянды 3


   Обратите внимание, что на DD1.1 выполнен генератор. DD1.1 управляет счётчиком на DD2, а тот задаёт работу дешифратором DD4 и DD3, что поджигают светодиоды. На DD1.3 и DD1.2 выполнен моностабильный триггер. Он говорит в какую сторону начинать считать счётчику. То есть увеличивать значение или уменьшать.

   Говоря более простым языком, сначала счётчик начинает считать в сторону увеличения, но как только у нас загорается светодиод с DD4 выхода, счётчик начнём считать значения в другую сторону.
