САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ КУБ НА МИКРОКОНТРОЛЛЕРЕ

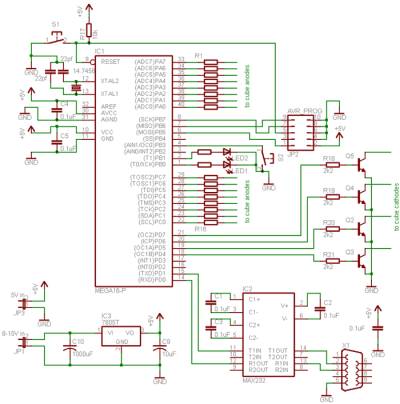

   Представляем проверенную схему самодельного светодиодного куба на микроконтроллере атмега 16. В данном LED кубе имеются по 4 светодиода на ребро, всего нужно взять 64 светодиода одного цвета, например синего. Светодиоды обычные - 5мм с длинными выводами. Схема не содержит дефицитных компонентов, полный перечень деталей приведён ниже (скопированно с английского сайта):


Atmel AVR Atmega16 microcontroller
Programmer to program the Atmega16
64 Leds
2 status leds. I used red and green. (optional)
Max232 rs-232 chip, or equivalent.
16 resistors for leds. (100-400ohms) will get back to this.
2x resistor 470 ohm. for status leds
1x resistor 10k
4x resistor 2.2k
4x NPN transistor BC338 (or other transistor capable of switching 250-ish mA)
1x 10uF capacitor
1x 1000uF capacitor
6x 0.1uF ceramic capacitor
2x 22pF ceramic capacitor
1x crystal 14.7456 MHz
2x tactile button
optional pwr switch
connector for 12v power
optional connector for 5v power

САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ КУБ НА МИКРОКОНТРОЛЛЕРЕ - ПЛАТА

   Устройство LED куба собирается навесным монтажём, а детали обвязки микроконтроллера - на макетной плате. Можно разработать и свою.

САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ КУБ НА МИКРОКОНТРОЛЛЕРЕ ATMEGA16

   Прошивку для микроконтроллера Atmega16 качаем тут.

САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ КУБ НА МИКРОКОНТРОЛЛЕРЕ

ДЕЛАЕМ САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ КУБИК НА МИКРОКОНТРОЛЛЕРЕ

   В последнее время наборы для сборки светодиодных кубов своими руками начали появлятся в продаже в некоторых интернет магазинов, так что если есть проблемы с комплектующими - можно обратиться туда.
