СХЕМА СВЕТОДИОДНОГО СТРОБОСКОПА

   Самодельный светодиодный стробоскоп на дешёвой микросхеме-таймере NE555. Всем прекрасно знакомое устройство - стробоскоп, и мы сегодня изготовим его своими руками. Стробоскопы имеют широкое применение во всех областях науки и техники. Очень популярны у автолюбителей, которые пытаются отличиться от других, при помощи красивых световых эффектов. Представленная конструкция стробоскопа очень проста, имеет минимум деталей и ничтожные денежные растраты.

   Данный стробоскоп очень мощный и может питать цепочку светодиодов или парочку мощных. Представленная конструкция питает два мощных светодиода на 10 ватт каждый. Основой устройства является таймер на широко распространенной микросхеме NE555. Микросхема на радиорынке стоит меньше 1$, так что доступна всем.

   Усиление сигнала обеспечивает мощный полевой транзистор, который можно заменить в широких пределах. Использовать можно полевые транзисторы типа КП812Б1, IRFZ44, IRF3205 и другие. Вообще раньше стробоскопы делались на импульсных лампах - вспышках, но с развитием технологий появились светодиоды. Сегодня на рынке можно купить экономичные и сверхяркие светодиоды, яркость которых ничем не отличается от вспышек.

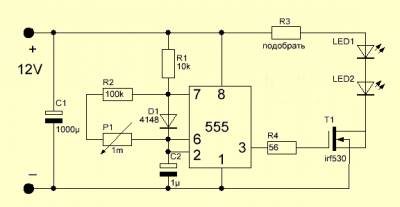

СХЕМА СВЕТОДИОДНОГО СТРОБОСКОПА

   Готовая конструкция стробоскопа получается очень компактной. Возможно регулировать частоту вспышек светодиодов, светодиоды подключаются через ограничительный резистор 5 ватт. Базовый резистор транзистора имеет мощность 0,5 - 1 ватт, сопротивление не критично и может отклонятся на пару ом. Всхеме желательно применить диод шоттки, из за малого спада напряжения на переходе. Готовая плата размещена в пластмассовом корпусе, для герметичности желательно поформить силиконом.

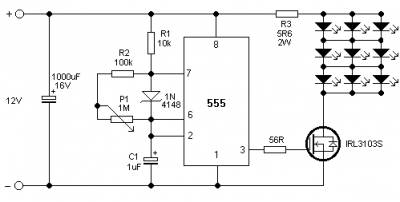

СХЕМА СВЕТОДИОДНОГО СТРОБОСКОПА 2

   Полевой транзистор при долговременной работе может перегреваться и желательно его установить на небольшой теплоотвод. Схема питается напрямую от бортовой сети автомобиля 12 вольт. Такая схема может питать светодиодные ленты, мощные сверхяркие светодиоды и лампы накаливания с напряжением 12 вольт. Но не советуем подключать лампы накаливания с мощностью выше 20 ватт
