СХЕМА СВЕТОДИОДНОЙ ЁЛКИ

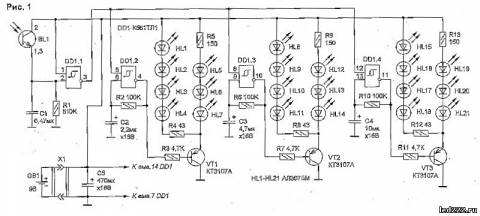

   Как только наступает новогодняя ночь, светодиодная елка освещается световыми вспышками красных огней. Ее особенность в том, что она автоматически включается с наступлением темноты и выключается с рассветом или при бычном включении освещения в комнате. Светодиоды, собранные в три гирлянды, зажигаются независимо друг от друга, создавая разнообразные световые композиции. В полной темноте электронная елочка смотрится очень красиво и доставит и детям, и взрослым много радостных минут. Питается елочка от батареи с напряжением 9 В. Схема LED елки приведена ниже (клик для увеличения):


    В качестве датчика освещенности в схеме используется фотоэлемент oт старой компьютерной мышки. Конструктивно в корпусе такого фотоэлемента размещено два фототранзистора с общим коллектором. Темновое сопротивление фототранзистора составляет более 1 МОм, а при освещении уменьшается в несколько раз. Фототранзистор BL1 вместе с резистором R1 образуют делитель напряжения. В его средней точке при ярком освещении присутствует положительный потенциал, который заряжает конденсатор C1 до напряжения, соответствующего уровню логической "1 ". А так как на оба входа элемента DD1.1 поступают "1", на его выходе 3 —низкий уровень (логический "0"), который затормаживает генераторы на триггерах Шмитта DD1.2, DD1.3, DD1.4. Как только освещенность помещения уменьшается, сопротивление фотодатчика возрастает, и конденсатор С1 разряжается че-рез резистор R1. На входе 2-ого элемента DD1.1 появляется "0", соответственно, на выходе 3 — "1". Высокий уровень разрешает работу генераторов на DD1.2...DD1.4. Каждый из генераторов настроен на свою частоту, отличающуюся от других приблизительно в два раза. Частоты генераторов определяются емкостями конденсаторов С2...С4 и сопротивлениями резисторов R2, R6, R10, подключенные к выходам генераторов транзисторы VT1...VT3 открываются с различной частотой, зажигая соответствующие гирлянды из светодиодов НL1...НL21. Таким образом получаются разнообразные световые сочетания на электронной елочке. Печатная плата для елки:

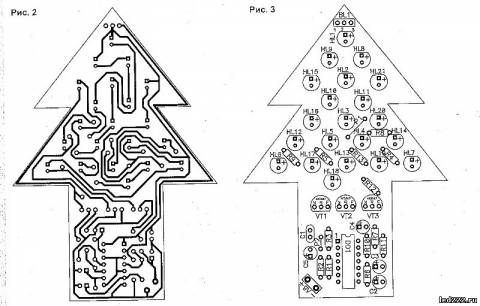

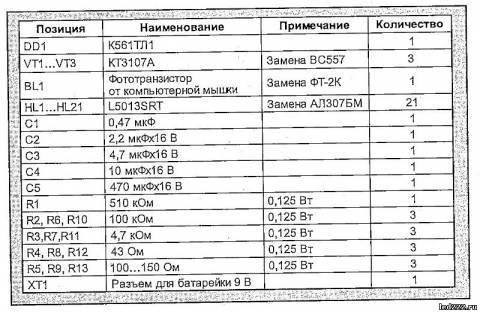

   Она изготовлена из одностороннего стеклотекстолита. Размеры печатной платы — 76х110 мм. После изготовления печатной платы токоведущие дорожки рекомендуется облудить припоем с использованием нейтрального флюса, а после монтажа радиокомпонентов покрыть лаком. Список радиокомпонентов приведен ниже:


   B схеме диодной ёлки применены светодиоды АЛ3076М, но лучшие результаты получаются с импортными L5013SRT (красного цвета), L5013GD (зеленого цвета) или L5013YD (желтого цвета). При монтаже фототранзистор ВL1 устанавливается так, чтобы его приемная часть (передняя) смотрела в сторону от печатной платы. Все светодиоды должны быть "посажены" на плату до упора. Выключатель питания в схеме не предусмотрен, так как включение происходит автоматически, с наступлением темноты, а в режиме ожидания такая елочка потребляет незначительный ток, определяемый током потребления микросхемы DD1. Если необходимо, можно выключить елочку, отсоединив разъем питания от батареи. В качестве источника питания используется батарейка с напряжением 9 Вольт (крона).
