СОПРОТИВЛЕНИЕ ДЛЯ СВЕТОДИОДА

   Очень многие не слишком опытные в электротехнике люди, пытаются подключать светодиоды к источникам питания напрямую, ошибочно думая, что раз он на 3 вольта, то и питание ему надо именно столько, например 2 батарейки типа "АА" по 1,5 вольт. Поэтому начнём с главного предупреждения:

   Никогда не подключайте светодиоды непосредственно батарее или источнику питания! Он перегорит практически моментально, поскольку слишком большой ток сожжет его. Светодиоды обязательно должны иметь ограничительное сопротивление.

Полярность светодиода

Полярность светодиода

   Полярность подключения должна быть соблюдена правильно, но если и перепутаете - он не сгорит. Просто не загорится.

   Если суммарное напряжение цепочки светодиодов больше, чем напряжение источника питания - используйте параллельное подключение, естественно тоже через ограничивающее ток сопротивление.

Схема подключения сопротивления

Схема подключения сопротивления к светодиоду

как подключать несколько светодиодов к батарее параллельно

   На рисунке наглядно показано, как правильно подключать один или несколько светодиодов к батарее. Для тестирования LED элемента резистор на 1 килоОм подходит большинству светодиодов если напряжение менее 15 вольт.

Параметры маломощных светодиодов

Параметры маломощных светодиодов

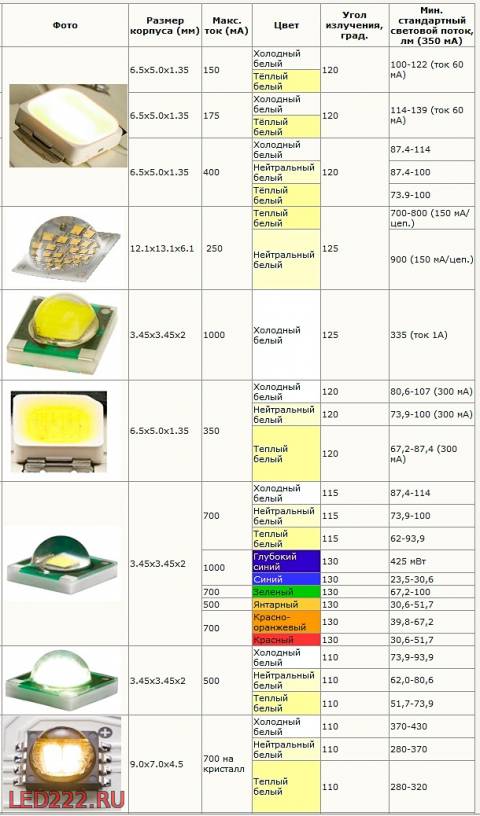

   И, наконец, таблица, в которой указаны основные параметры небольших LED элементов, которые расчитанны на малую мощность. С её помощью вы быстро сможете вычислить необходимое сопротивление. Как это делается - рассмотрим на примере.

Расчёт сопротивления диода

   Резистор R определяется по формуле:

  R = (V S - V L) / I

  • V S = напряжение питания
  • V L= прямое напряжение, расчётное для каждого типа диодов (как правило от 2 до 4 вольт)
  • I  = ток светодиода (например 20 мA), это должно быть меньше максимально допустимого для светодиода.

   Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V = 2V), требующий рабочий ток I = 20мA = 0.020A, тогда R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение). Но надо помнить, что при уменьшении тока излучение светодиода будет менее ярким. То есть чем выше сопротивление - тем ниже яркость.

   А если вам лень считать - можете скачать калькулятор для расчета сопротивления светодиода.
