СВЕТОДИОД ОТ ОДНОЙ БАТАРЕЙКИ

   Cегодня расскажу про то, как можно засветить светодиод используя для питания всего одну батарейку. Это конечно не самый простой способ, но поверьте мне он 100% безотказный даже если детали от написанных на схеме отличаются номиналом от -20% до 300% - все равно схема будет продолжать устойчиво работать.

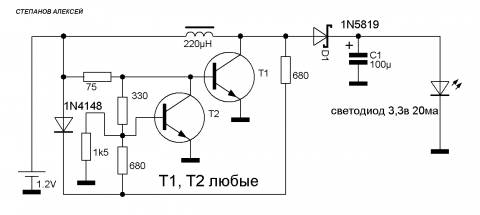

Как запитать светодиод от одной батарейки - электросхема

Клик на схему для увеличения размера

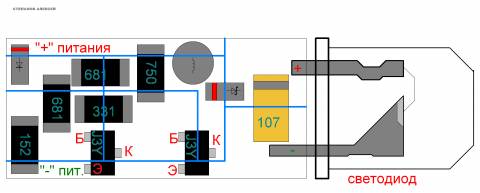

   Лично мной она повторялась не менее двух десятков раз в SMD исполнении и неизвестно, сколько навесным монтажом. Так что в работоспособности я уверен более чем. Схема преобразователя питания LED собрана на двух n-p-n транзисторах, причем независимо, какой марки и если есть желание, можно использовать p-n-p тогда придется поменять полярность подключения всех диодов конденсаторов и, конечно же, полярность питания. На рисунке показан лучший вариант исполнения монтажной платы в SMD варианте, на мой взгляд, это самый лучший и вместимый способ в реальном исполнении не видно даже дорожек только детали, так что тяжело будет побить мой рекорд:)

   Вот фото двух готовых изделий. Слева фонарик, сделанный примерно 3 года назад рядом экземпляр почти в 2 раза меньше родственника благодаря использованию деталей из мобильного телефона, отслужившего свой срок.

СВЕТОДИОД ПИТАЕТСЯ ОТ ОДНОЙ БАТАРЕЙКИ

   Мощность иногда достаточная чтобы спалить 20 миллиамперный светодиод. Ток на выходе регулируем резистором номиналом 75 ОМ, то есть ставим меньше на выходе ток больше, больше сопротивление уменьшается и ток. Но знайте, минимальное сопротивление не должно быть ниже 51 Ом, иначе генератор вовсе не запустится.

Принципи работы схемы преобразователя 1,5-3,3В

   При подаче напряжения питания, сразу второй по схеме транзистор открывается через сопротивление на 75 ОМ. Далее коллектор выпускает значительный ток для навождения электромагнитной индукции в катушке, в которой ток преобразуется в напряжение. При достижении определённого напряжения на коллекторе этого же транзистора открывается первый по схеме транзистор через два сопротивления по 680 ОМ. Тем самым закрывает второй транзистор, в этот момент индукция продолжается и с момента её начала заряжает конденсатор, с которого напряжение поступает на светодиод. Когда на коллекторе второго транзистора напряжение падает до определённого уровня, первый транзистор закрывается, разрешая открыться второму, и все начинается сначала.

   Первый по схеме диод помогает запуститься устройству при напряжении питания ниже 0.9В. Второй желательно выбрать с минимальным прямым сопротивлением тесть либо шотки, либо германиевый. Так увеличится КПД.

   И немного, о стрессовых экспериментах. Без светодиода на выходе напряжение может достигать 70В, и если на выходе поставим SMD полярный конденсатор (желтые квадратные конденсаторы с коричневой полосой возле плюса) то пройдя некоторое время, он взрывается, причем вылетают его остатки в раскаленном виде. Наверно спросите, а откуда у батарейки столько мощности. Дело не в самой батарейке, а в том, сколько может накопить энергии в себе конденсатор за определенное время. После чего он взрывается от накопленной им же в себе энергии при превышенном рабочем напряжении. Удачных экспериментов только осторожнее. Автор Леша левша.
