СВЕТОДИОДНАЯ ГИРЛЯНДА НА БАТАРЕЙКАХ

   Эти LED гирлянды, в отличии от многих покупных, способны работать независимо от сети 220В, так как имеют батареечное (аккумуляторное) питание. Итак, смотрим на первый рисунок. Перед вами достаточно простая схема, которая отлично подойдёт для повторения пройденного начинающим радиолюбителям. Схема, несмотря на то, что собирали её на 2-х цифровых схемах, имеет 2 режима работы. Первый случай, это когда кнопка не нажата – огонёк оставляет после себя следы (которые чередуются как не горит-горит) светодиодов, и бежит к верхушке ёлки. После того, как огонёк достигает самой верхушки, там загорается очень яркий светодиод HL14, после чего сделанная гирлянда гаснет. Далее, всё повторяется с самого начала.

Светодиодная гирлянда - электрическая схема 1

   В другой схеме, когда кнопка не зажата, огонёк просто зажигает светодиод на верхушки ёлки. Ради забавы, этой кнопкой можно поиграться с бегающим огоньком. Если нажать на кнопку в нужный момент, то можно изменить количество следов, что оставляет бегущий огонёк. Главное для новичков радиолюбителей состоит в том, что не нужно программировать. Для того, чтобы получить похожий режим работы на МК, нужно серьёзно поломать голову. Схема достаточно проста, при минимуме внутренних соединений, минимуме микросхем и минимуме дополнительных элементов. Также схема будет полезна тем, кто только начал изучать цифровую технику.

   Также на примере нашей схемы можно изучить, как работает регистр последовательного приближения SN74504 (К155ИР17). В качестве компаратора выступает элемент DD1.4 микросхемы SN7400 (К155ЛА3). Задающий генератор схемы собран на элементах DD1.2 и DD1.1. Ну, как получается, элемент DD1.3 у нас лишний. Куда же его деть? Назначим его формирователем и поставим в качестве буфера между регистром и генератором.

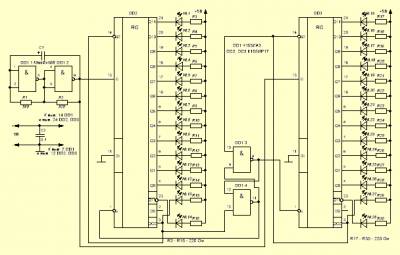

Светодиодная гирлянда - электрическая схема 2

   Теперь обращаемся ко второму рисунку, где изображена гораздо более сложная схема светодиодной гирлянды, которая собрана на трёх микросхемах. По сути, на этом рисунке мы видим продолжение предыдущей схемы, а точнее её развитие. Тут уже используется два регистра приближения SN74504 (К155ИР17). В итоге мы получаем две гирлянды, по 13 светодиодов каждая, и перемигивающуюся макушку ёлки уже из 2-х очень ярких светодиодов.

СВЕТОДИОДНАЯ ГИРЛЯНДА НА ЁЛКУ

   Что из себя представляют получившиеся гирлянды? Это не что иное, как заполняющиеся по очереди дорожки света. После заполнения первой световой дорожки (HL1-HL13), обязательно загорится очень яркий светодиод HL27 на верхушке ёлки, после чего гаснет первая световая дорожка и заполняется вторая (HL14 - HL26), которая зажигает верхний диод HL28, после чего гаснет светодиод HL27 дорожки первой, и снова начинает загораться первая дорожка. В общем, мы наблюдаем беспорядочный вихрь на новогодней ёлке. Надеемся, что любому радиолюбителю будет приятно соорудить собственную гирлянду на новогоднюю ёлку.
