СВЕТОДИОДНАЯ МИГАЛКА

СВЕТОДИОДНАЯ МИГАЛКА   Мультивибратор - профессионалы отлично знают о чем речь, новички может и слышали о нем, но вряд ли знают его функцию и принцип работы. Мультивибратор является одним из самых распространённых генераторов импульсов прямоугольной формы, представляющий собой двухкаскадный усилитель с глубокой положительной обратной связью. В электронной технике используются самые различные варианты схем и конструкций мультивибраторов, которые различаются между собой по типу используемых элементов (ламповые, транзисторные, тиристорные, микроэлектронные и так далее), режиму работы (автоколебательный, ждущий синхронизации), видам связи между усилительными элементами, способам регулировки длительности и частоты генерируемых импульсов граничной частотой схемой конструкции и так далее.

Транзисторы кт315

   Практическое применение мультивибраторов на двух транзисторах ограничено сверху частотами в единицы мегагерц. На более высоких частотах оба транзистора с большой вероятностью запираются и для восстановления работы устройство надо отключать от источника питания и запускать заново, что во многих случаях это нереально.

Детали для светодиодной мигалки на основе мультивибратора

   Мультивибратор как сало понятно - это задающий генератор, подбором деталей которого можно получить нужную частоту, эта функция применяется повсюду. Сигнал под определенной частотой можно усилить при помощи мощных транзисторов или тиристорных ключей и применить в разных схемах различных аппаратов.

Изготовление светодиодной мигалки на основе мультивибратора

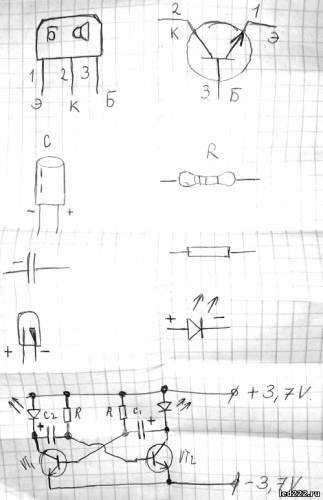

   Мы сегодня будем делать самую простую схему светодиодной мигалки, которую делают на основе мультивибратора, и поэтому статья предназначена для начинающих радиолюбителей. Изменением (повышением) емкостей конденсаторов, можно добиться частоты 1 герц (может чуть меньше или больше, в зависимости от емкостей конденсаторов). Прошу внимание на схему светодиодной мигалки на основе мультивибратора.

   Сразу понятно, что схема не содержит дефицитных деталей, все детали по парам, нужно иметь под рукой два одинаковых резистора на 10 или 15 килоом, два конденсатора с одинаковым напряжением и емкостью - их емкость не критична может быть от 47 до 1000 микрофарад, чем больше емкость тем реже мигание светодиодов. Транзисторы любые, отлично подойдут кт 315 (они валяются повсюду), но транзисторы желательно подобрать с одинаковыми буквами.

Светодиоды разных цветов

   Светодиоды тоже желательно, чтобы имели близкие друг к другу параметры, для того, чтобы их мигание было ритмическим. Светодиоды могут быть как одного, так и разных цветов.

Светодиоды могут быть как одного, так и разных цветов

   Если вы учите своих детей или близких людей радиоэлектронике, то советую собрать интересный конструктор, как это показано на фотографиях.

Мультивибратор - интересный конструктор

   Вашим детям остается только смотреть на схему и прикрепить провода друг к другу, им паяльник даже не нужен. Для хоть немного опытного специалиста в радиоделе, собрать данню светодиодную мигалку может занять несколько минут.
