СВЕТОДИОДНАЯ СНЕЖИНКА

   Под самый Новый Год принято дарить друг другу подарки. «Лучший подарок это тот, что сделан своими руками» - говорит нам народная мудрость. Так вот, эта светодиодная снежинка, о которой сейчас пойдёт речь, наверняка станет отличным подарком вашим родным и знакомым. А в пару к ней можете собрать интересную LED гирлянду.

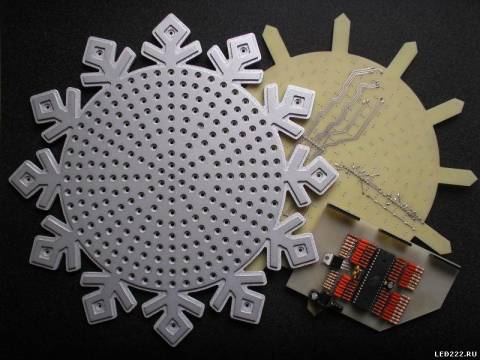

   На самом деле, чтобы понять, как устроена снежинка, не нужно обладать никакой недюжинной фантазией. Выходим на улицу, ловим, и внимательно рассматриваем. Лучше, чем её сделал Творец, никто больше не сумеет. Однако, попробовать сделать дешёвую копию всё же стоит, и вот что у нас получилось. Итак, собрана снежинка на двух печатных платах. На одной расположились 259 очень ярких светодиода, а ну другой сам микроконтроллер, мы используем ATMEGA16 с транзисторными ключами. Стыкаются платы благодаря одноядерным разъёмам – гребням. Это достаточно удобно, особенно для дальнейшего обслуживания и монтажа. Образует электронная схема 32 канала с широтно-импульсной модуляцией.

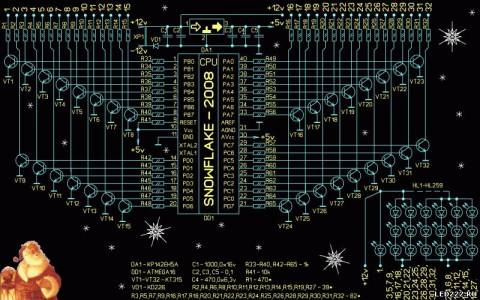

   Схема LED снежинки содержит 32 каналов со смешанным включением светодиодов. Новейшее ПО позволит нам создать красочный, яркий и динамический эффект, который явно украсит любой новогодний праздник. Эта программа позволяет генерировать неповторяющиеся узоры, плавно их сменяя. При запуске программы, она считывает из памяти число, которое после обновляется во время работы, поэтому старт всегда происходит с других эффектов, и это придаёт зрелищности. При этом и скорость изменения снежинок случайна, а рост и уменьшение может быть от самого центра до края. Возможна также и кратковременная остановка. Разумеется, что всё происходит автоматически.

   Для повторения конструкции, следует начинать монтаж с платы контролёра. Прошиваем контролёр и выставляем FUSE для работы от RC генератора. После чего отключаем JTAG и устанавливаем его в панель. После того, как были распаяны транзисторные ключи с обвязкой, мы можем приступить к проверке схемы. Резистор 1 кОм следует подключить к катоду светодиода, а анод светодиода +12В, свободную ножку поочередно к каждому выходу (всего их 32). Вот и всё, теперь мы можем наблюдать плавные изменения яркости светодиода.


   Всё нормально? Тогда переходим к этапу следующему – монтаж платы со светодиодами. Сначала гребёнка и перемычка, а потом уже несколько каналов, начиная от центра. Самая распространённая ошибка – это неправильное подключение светодиодов. Нужно продолжать монтаж до тех пор, пока вы окончательно не добьётесь результата. Правда, есть один очень важный совет, которому не все следуют: если вы хотите, чтобы ваша снежинка действительно удалась, то лучше не стоит жалеть деньги на хорошие светодиоды. Мы изготовили несколько светодиодных снежинок разных цветов. Но самой эффектной при этом получилась снежинка, что сделанная из голубых светодиодов. Прошивку и печатную плату качайте тут. По материалам сайта radiokot.ru.
