СВЕТОДИОДНЫЕ ДРАЙВЕРЫ

     Обзор источников тока для мощных светодиодов. Благодаря применению широтно-импульсной модуляции обладают высоким КПД, надежностью. Светодиодные драйверы отличаются минимальным нагревом элементов схемы, высокой стабильностью выходных параметров, качественной элементной базой. Применяются для изготовления светодиодных ламп и мощных фонарей LED. Имеют защиту от переполюсовки на входе. Такой драйвер пригоден для конструирования осветительных приборов с питанием от бортовой сети автомобиля.

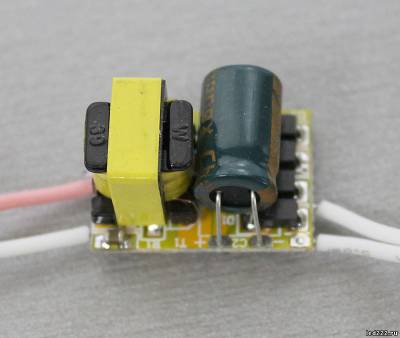

Светодиодный драйвер 3x1 Вт, 300-330 мА

Светодиодный драйвер 3x1 Вт, 300-330 мА

Выполнен на базе микросхемы SD42509

Входное напряжение (Input voltage) : AC 8-16 V, DC 8-24 V

КПД (Efficiency) : 85-90 %

Коэффициент мощности (Power Factor) : 0,8-0,9

Выходной ток (Output current) : 300-320 mA (~5%)

Пиковый ток (Instantaneous current) : 350 mA (500 nS)

Рабочая температура (Operating temperature) : -40 +85 C

Относительная влажность окружающей среды (Ambient humidity) : 20-95 % RH

Размеры (Size) : 13,5 x 13 x 8 mm

Цена 3уе.

led драйвер на базе AMC 7135

LED драйвер для мощных светодиодов, четыре чипа AMC 7135, защита от переполюсовки. Входное напряжение - 3,6 - 4,5 В. Выходной ток 1400 мА. Диаметр 16 мм, высота 2 мм. Цена 3уе.

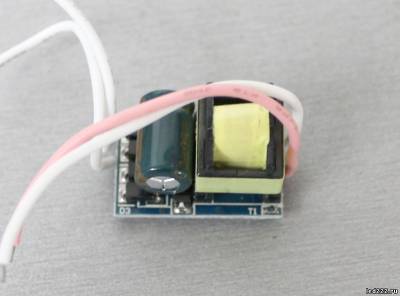

Светодиодный драйвер 3х2 Вт, 420-450 мА


Входное напряжение (Input voltage) : AC 8-16 V, DC 8-24 V

КПД (Efficiency) : 85-90 %

Коэффициент мощности (Power Factor) : 0,8-0,9

Выходной ток (Output current) : 420-450 mA (~5%)

Пиковый ток (Instantaneous current) : 470 mA (500 nS)

Рабочая температура (Operating temperature) : -40 +85 C

Относительная влажность окружающей среды (Ambient humidity) : 20-95 % RH

Размеры (Size) : 13,5 x 13 x 8 mm

Вес (Weight) : 4,5 G

Цена 4уе.

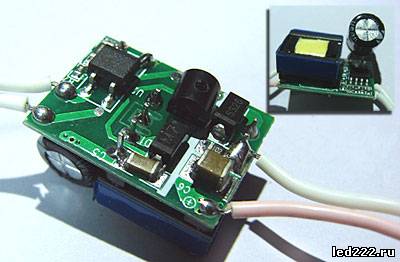

Светодиодный драйвер 220 В, 3х1 Вт, 290-300 мА


Входное напряжение (Input voltage) : AC 90-250 V
КПД (Efficiency) : 83 %
Выходное напряжение (Output voltage) : 6-12 В
Выходной ток (Output current) : 290-300 mA (~5%)
Пиковый ток (Instantaneous current) : 330 mA (500 nS)
Коэффициент мощности (Power Factor) : 0,65-0,7
Рабочая температура (Operating temperature) : -30 +65 C
Относительная влажность окружающей среды (Ambient humidity) : 20-95 % RH
Размеры (Size) : 23 x 16 x 16 mm

Светодиодный драйвер 1x2 Вт, 400-430 мА


Входное напряжение (Input voltage) : AC 8-16 V, DC 8-24 V

КПД (Efficiency) : 85-90 %

Коэффициент мощности (Power Factor) : 0,8-0,9

Выходной ток (Output current) : 400-430 mA (~5%)

Выходное напряжение (Output voltage) : 3-3,5 V

Пиковый ток (Instantaneous current) : 450 mA (500 nS)

Рабочая температура (Operating temperature) : -40 +85 C

Относительная влажность окружающей среды (Ambient humidity) : 20-95 % RH

Размеры (Size) : 11 x 13 x 10 mm

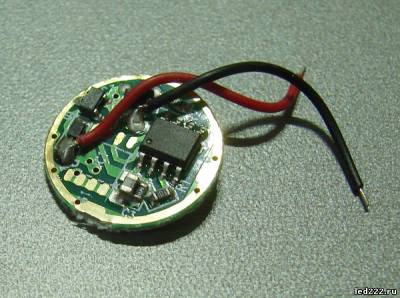

led драйвер для питания мощного светодиода. 3,6-4,8 В, 1000 мА


ШИМ led драйвер для питания мощного светодиода. Оптимален для питания светодиода от 4 аккумуляторов 1,2 В.

Пять режимов.

Диаметр 17 мм, высота 3,3 мм.

Входное напряжение 3,6-4,8 В.

Выходное напряжение - 3,2-3,9 В.

Выходной ток: Hi: 1000 мА. Middle : 350 mA. Low : 50 mA. Strobe : 350 mA. SOS 500 mA.

Светодиодный драйвер 220 В, 1х3 Вт, 680-730 мА


Входное напряжение (Input voltage) : AC 90-260 V
КПД (Efficiency) : 85 %
Коэффициент мощности (Power Factor) : 0,65-0,7
Выходное напряжение (Output voltage) : 3-5 В
Выходной ток (Output current) : 650-730 mA (~5%)
Пиковый ток (Instantaneous current) : 750 mA (500 nS)
Рабочая температура (Operating temperature) : -40 +85 C
Относительная влажность окружающей среды (Ambient humidity) : 20-95 % RH
Размеры (Size) : 23 x 14,5 x 16 mm

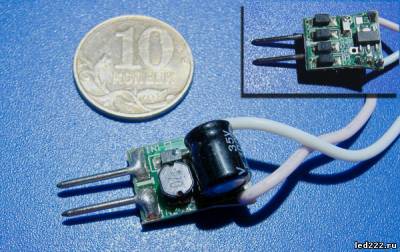

led драйвер для питания мощного светодиода. 3-18 В, 1000-1200 мА


ШИМ led драйвер для питания мощного светодиода. Диаметр 17 мм, высота 5,5 мм. Входное напряжение 3-18 В. Выходное напряжение - 3,2-3,7 В. Выходной ток: 1000-1200 мА. Цена 4уе.

ШИМ led драйвер для питания мощного светодиода, 800 мА


Понижающий ШИМ led драйвер для питания 1-3 мощных светодиодов, включенных последовательно.

Диаметр 17 мм, высота 6 мм.

Входное напряжение 3,6-16 В.

Выходное напряжение - 3,2-3,7 В.

Выходной ток: 800-920 мА.

Встроенная защита от перегрева и короткого замыкания на выходе. При нагрузке 4 Вт и более требует теплоотвода от силовых элементов.

Светодиодный драйвер 220 В, 5х1 Вт, 300 мА


Входное напряжение (Input voltage) : AC 90-260 V
КПД (Efficiency) : 78 %
Выходное напряжение (Output voltage) : 12-17 В
Выходной ток (Output current) : 290-310 mA (~5%)
Пиковый ток (Instantaneous current) : 330 mA (500 nS)
Коэффициент мощности (Power Factor) : 0,75-0,8
Рабочая температура (Operating temperature) : -35 +65 C
Относительная влажность окружающей среды (Ambient humidity) : 20-95 % RH
Размеры (Size LWH) : 25 x 17 x 17 mm

Схема подключения драйвера к светодиодам

Схема подключения драйвера к светодиодам
