СВЕТОДИОДНЫЙ ЭФФЕКТ ДЛЯ АВТОМОБИЛЯ

   Эта поделка предназначена для установки на автомобиль. Такой светодиодный эффект может использоваться как дополнительный стоп, указатель поворотов и как информационное табло, так как в нем заложен алгоритм бегущей строки. Смайлики анимированы в 2 кадра. Архив с исходниками и прошивкой скачать можно здесь.


   Для работы светодиодного эффекта нужны зажигание, земля, два выхода, левый и правый повороты и выход стопа. Стоп и повороты соответственно будут отображаться автоматически и у них второй приоритет, а кнопки отображающие недовольство, смех, подмигивание и текст - соответственно первый.

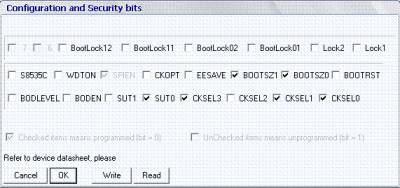

Управляет работой микросхем микроконтроллер ATmega8535

   В алгоритм работы устройства добавлен контроль за освещенностью, специально сделано для того чтобы не раздражать красным светом водителей, следующих сзади в полосе движения.

СВЕТОДИОДНЫЙ ЭФФЕКТ ДЛЯ АВТОМОБИЛЯ

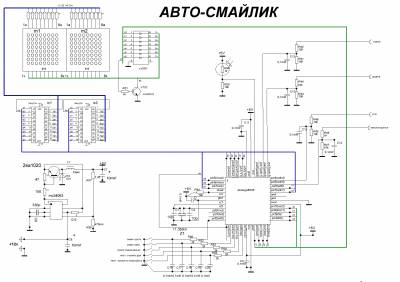

   Пояснение к схеме LED эффекта. Основа - две светодиодные матрицы LDM2388URA с общими катодами, они нагружены параллельно общими катодами на драйвер ULN2003 и анодами на регистр 74нс374.
Такая схема позволяет подключать большее количество матриц без потерь в яркости.


   Управляет работой микросхем микроконтроллер ATmega8535. Питание всей схемы - 5в, можно было поставить обычный стабилизатор 7805, но в данном варианте ИП собран на ШИМ драйвере МС34063. Такой светодиодный индикатор-информатор будет очень полезным для автомобиля, так как гораздо более информативен, в отличии от обычных мигалок.
