СВЕТОДИОДНЫЙ ИНДИКАТОР УРОВНЯ ЗВУКА

   Наверное каждый из Вас видел на акустических системах столбик с светодиодов, что загорались согласно звукового сигнала. В этой статье представлена схема одного из таких светодиодных индикаторов. Индикатор изготовлен на микросхеме LM3915 (можно ещё использовать аналоги LM3914, 3916).

   Микросхема LM3916, в отличии от двух других, специально предназначена для контроля уровня аудио. Шаг индикации у нее составляет 1 дБ в верхней части шкалы и увеличивается до 3 и 10 дБ в нижней части. Ее основное отличие от LM3914 и LM3915 заключается в номиналах встроенного делителя напряжения, что и обеспечивает специфическую шкалу индикатора. Диапазон индикации уровней одной микросхемы LM3916 — +3...-20 дБ с интервалом между двумя нижними уровнями, составляющим 10 дБ.

Параметры микросхемы LM3914

   Особенности микросхемы:

- предусмотрена возможность управления светодиодами, ЖК и люминесцентными индикаторами;
- возможность выбора режима управления;
- внутреннее напряжение связей от 1,2 до 12 В;
- возможность работы при напряжении питания менее 3 В;
- управление работой светодиода осуществляется низким уровнем;
- программирование тока выхода от 2 мА до 30 мА;
- выдерживает напряжение на вход ±35 В;
- выходы микросхемы выполнены по схеме с открытым коллектором, что позволяет - использовать светодиоды с широким диапазоном питающих напряжений;
- выходы могут работать как с ТТЛ, так и с КМОП логикой;
- внутренний 10-ступенчатый делитель позволяет регулировать управляющее напряжение в широком диапазоне;
- предусмотрена возможность каскадного включения индикаторов.

СВЕТОДИОДНЫЙ ИНДИКАТОР УРОВНЯ ЗВУКА - плата lm3914

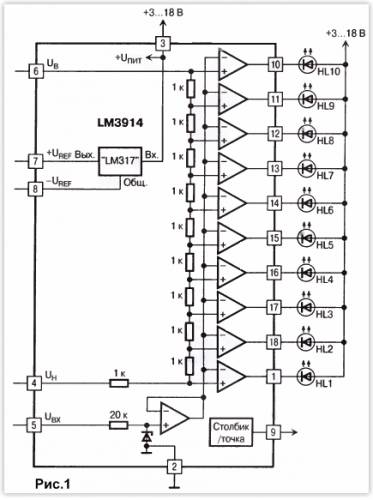

   Структура микросхемы LM3915 представлена на рисунке. Основу данной микросхемы составляют десять компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения. Индикация может производиться или одним светодиодом (режим «точка»), или линейкой из светящихся светодиодов.

СВЕТОДИОДНЫЙ ИНДИКАТОР УРОВНЯ ЗВУКА 3915

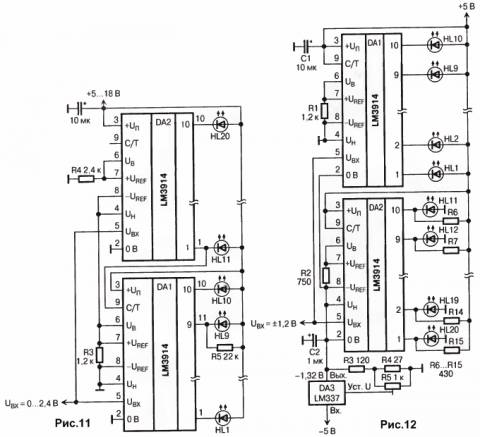

   При необходимости индикации числа уровней, большего 10, можно использовать несколько микросхем, соединив их каскадно, допустимо соединение до пяти микросхем.

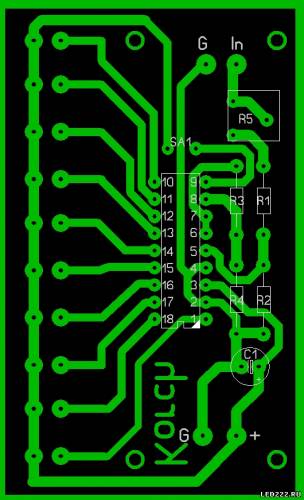

   Возможный вариант соединения двух микросхем LM3914 приведен на рисунке. Печатная плата есть здесь.
