ТЕСТЕР СВЕТОДИОДОВ

   Очень много ламп стали заменять на более долговечные светодиоды, которые, между прочим, тоже иногда сгорают. А как же измерить на какое напряжение светодиод и рабочий ли он вообще? Если есть вольтметр можно собрать схему, показанную на рисунке ниже.

Проверка напряжения светодиода

Проверка напряжения светодиода - схема

   Так как встречаются светодиоды на 6 и более вольт - желательно взять батарейку на 9-12V. Далее подключить к ней через токоограничительный резистор светодиод так, чтобы он светился, и измерить на нем напряжение. То, что покажет вольтметр и будет тем самым напряжением, на которое этот светодиод. Можно обойтись и без измерительных приборов, если есть сетевой источник питания типа универсальный сетевой адаптер с выходными напряжениями 1,5V, 3V, 4,5V, 6V, 9V, 12V. Подключаете к нему светодиод через токоограничительный резистор и повышаете напряжение до тех пор, пока светодиод не загорится. Это и будет то напряжение на которое этот светодиод рассчитан. Упростить конструкцию можно выполнив её в виде брелка-тестера, который можно брать с собой в магазин, для определения работоспособности светодиодов на месте - сразу при покупке.

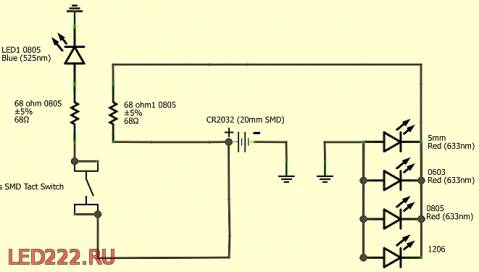

Схема SMD LED тестера

Схема SMD LED тестера - плата печатная

   Это простой светодиодный тестер заодно проверяет полярность диода. Он может быть использован для проверки 1206, 0805, 0603 и обычных 5 мм светодиодов.

батареечный держатель 3 В

   Все детали легко доступны, и они очень дешевые. Например батареечный держатель берём от нерабочих часов, материнской платы и т.д.

ТЕСТЕР СВЕТОДИОДОВ 5 мм

   Использовать тестер очень просто - нажмите кнопку, чтобы сначала проверить аккумулятор, насколько он хороший (вдруг уже сел). Синий светодиод включится. Теперь всё готово для тестирования светодиодов и проверки их полярности.

ТЕСТЕР СВЕТОДИОДОВ смд

   Устройство полезно, так как можно взять неисправные светодиоды и потом долго думать - почему лампа не работает. А иногда обнаруживаются ошибочно помеченная полярность на светодиодах. Таким образом, данный LED тестер может сохранить вам много времени.

ТЕСТЕР СВЕТОДИОДОВ smd
