УПРАВЛЕНИЕ СВЕТОДИОДАМИ НА МИКРОКОНТРОЛЛЕРЕ

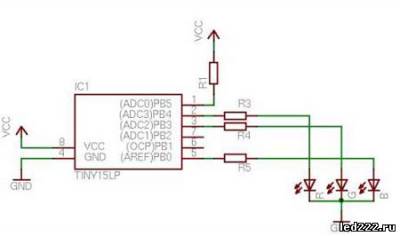

   Предлагается для самостоятельной сборки простая схема управления RGB светодиодом или несколькими светодиодами с помощью микроконтроллера. Светодиодом управляет МК Attiny15L. Другие детали схемы управления:

 Резистор R1 - 10 кОм

 Резисторы R3, R4, R5 - вы рассчитать по формуле:
Rx = (Vcc-Vf)/Im
 где Vcc - напряжение питания, Vf - напряжение светодиода, Im - максимальный ток светодиода или вывода МК (20 мА).

 Timer0 используется для прерываний, частота 30 кГц - для 8 бит ШИМ. Timer1 используется для изменения цвета RGB светодиода.

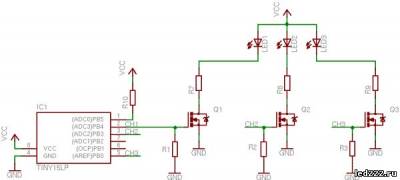

   Для мощных светодиодов схема немного другая. Она уже позволяет управлять более мощными светодиодами. Например 3 светодиода мощностью 1 Ватт каждый.


   Детали схемы:
 R1, R2, R3 - 2.2 кОм
  R4, R5, R6 - 15 кОм.
  R7, R8, R9 - зависят от типа используемых светодиодов и напряжения питания устройства. Скачать прошивку можно тут.
